| 外徑 (mm) | 通孔直徑 (mm) | 中心高度 (mm) | 總質量 (Kg) | 慣量 (K g.cm2) | 重復定位精度 (mm) | 回轉精度 mm |
| Φ890 | 370x370 | 465±0.5 | 660 | 400000 | ≤0.05 | ≤0.05 |
| 單爪行程 (mm) | 單爪推力 (Kg.f) | 加工范圍 (mm) | 許用氣壓 (M pa) | 額定轉速 (rpm) | 最小夾持壁厚 (mm) | 保壓時間 (h) |
| 176 | 920 | 20-360 | 0.3-0.8 | 50 | ≥3 | 12 |
在重型管材加工領域，隨著大型基礎設施項目新時代的到來，對先進設備的需求激增。 從石油化工到軌道交通，從建筑橋梁到工程機械，甚至航空航天，重型氣動卡盤已成為推動經濟發展的關鍵工具。

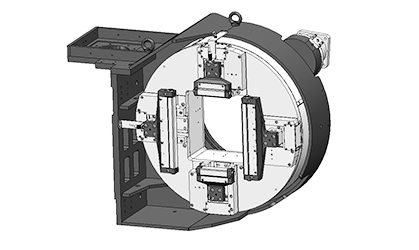

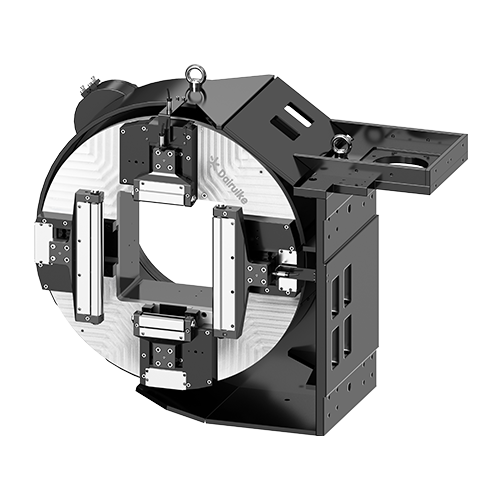

滿足這種不斷增長的需求的最前沿是 DRK-360FS 重型氣動卡盤。 該卡盤在重型管材切割領域取得了突破，三卡盤/四卡盤設計，可實現零尾料浪費。 多種側掛方式進一步增強其適應性，突破傳統立式結構，優選一體式側掛軸承座，創新設計，結構剛性穩定。解決重型管材上料不便、上料效率低及 無法實現自動化上下料的技術難題， 更利于重型管材的人工和自動化上下料。
正在尋找滿足重型管材加工需求的理想解決方案？ DRK-360FS全行程方形重型氣動卡盤提供了全面的答案。 該卡盤可夾持涵蓋從 20 mm到 360 mm的管材，旨在應對各種挑戰。 值得注意的是，它對工字鋼/槽鋼具有出色的負載能力，最大尺寸可達32#，兩個氣動卡盤的負載能力可達1000kg。
針對中型和重型管材的激光切割要求，重型光纖激光管材切割機的氣動卡盤進一步增強，配備了重型定心卡盤。 此次升級顯著增強了夾緊力，提升了管材的承載能力，確保加工穩定性和切割精度。 它采用全行程設計、寬窄滾輪夾持，為重型和大直徑管道提供了高效的解決方案。 最大夾持能力為360mm，可加工長度達12m的整根管道。
DRK-360FS 重型氣動卡盤以其可選的三卡盤或四卡盤側掛設計而脫穎而出，一體式側掛設計，增強了裝卸過程中的安全性，同時減輕了搬運重型管材的挑戰，為超重型管材精準加工提供有力夾持！
從本質上講，DRK-360FS 重型氣動卡盤代表了重型管材加工的質的轉變。 其效率、卓越的質量和廣泛的應用范圍超越了傳統方法，使其成為進入重型管材加工領域的首選設備。
適用范圍
激光專用切管機卡盤適用于激光切管設備，重載卡盤夾持力大，承重力強，滿足了中型、偏重型管材的管材加工
公司研發的激光卡盤廣泛適用于工程機械制造、建筑鋼結構、礦山機械、橋梁工程等管材加工行業。
總有一款適合你
